Catenary Planning Option for NaviModel Producer/Analyser
Дополнительный модуль для NaviModel Producer и Analyser, обеспечивающий расширенные возможности симуляции и визуализации тросов, якорей и кабелей для планирования и мониторинга офшорных операций
О продукте
Catenary Planning Option – это дополнительный модуль для NaviModel Producer и NaviModel Analyser от EIVA, предназначенный для симуляции и визуализации тросов, якорей и кабелей в офшорных операциях. Он позволяет планировать и контролировать якорные системы, стояки и укладку кабелей с высокой точностью, минимизируя риски и оптимизируя операции.
Основные особенности:
- Реальное время – симуляция тросов и кабелей в реальном времени.
- Поддержка якорных систем, стояков и кабелей с учетом физических параметров.
- Интеграция с NaviModel для визуализации в 3D.
- Гибкость в настройке параметров для различных сценариев.
Основные возможности
1. Симуляция тросов и кабелей
- Реальное время расчета позиций якорей и стояков на основе материалов, текущих позиций и измерений течений.
- Оценка напряжений с использованием текущей позиции платформы и известных позиций якорей.
- Симуляция точки касания кабеля с морским дном на основе натяжения и угла выхода.
2. Планирование операций
- Определение оптимальных якорных узоров и позиций на основе заданных напряжений.
- Мгновенный пересчет для внесения изменений в план во время операций.
3. Визуализация и анализ

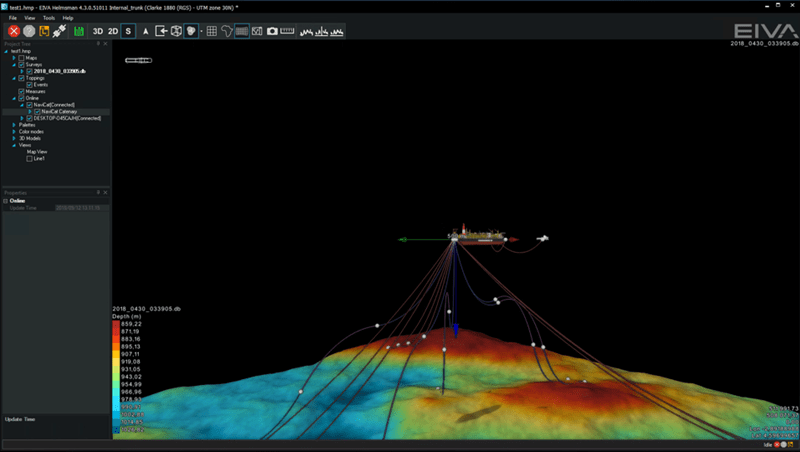

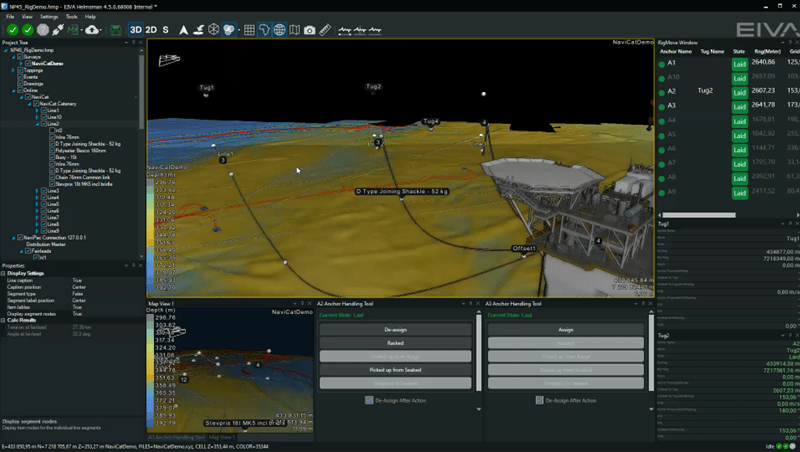

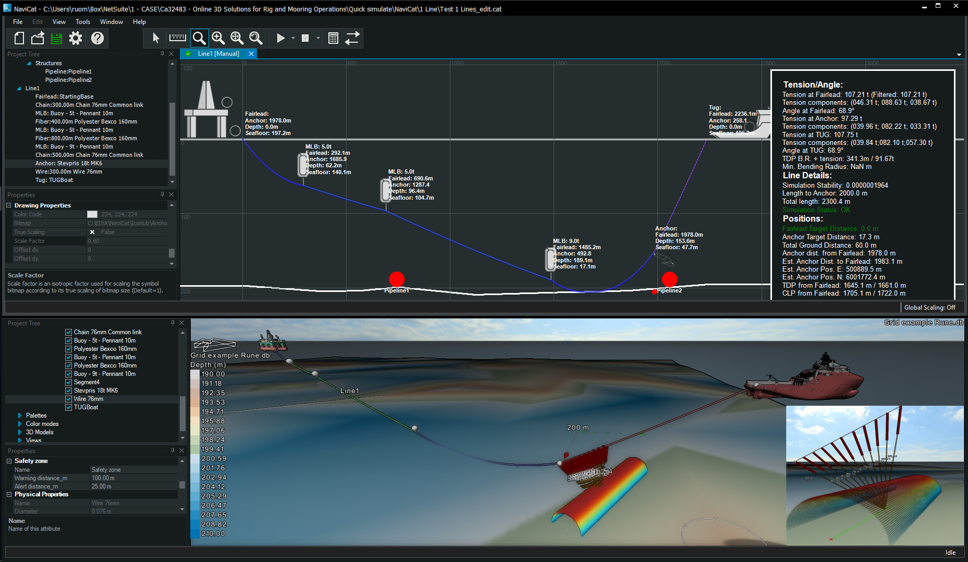

- 3D-визуализация тросов и кабелей с использованием движка NaviModel.
- Инструменты для контроля качества (QA/QC), включая проверку напряжений и геометрии.
- Поддержка анализа данных для соответствия стандартам IHO S-44.
4. Интеграция и экспорт
- Совместимость с NaviModel Producer, NaviModel Analyser, NaviSuite Beka.
- Поддержка форматов: XTF, GSF, S-57, XYZ.
- Экспорт данных в GIS-системы, CAD и формат Mesh для внешнего использования.
Области применения
1. Нефтегазовая отрасль
- Планирование и мониторинг якорных систем для буровых платформ и FPSO.
- Симуляция стояков для оценки их поведения в воде.
2. Морское строительство
- Планирование укладки кабелей и трубопроводов с учетом морского дна.
- Мониторинг операций по дноуглублению и установке конструкций.
3. Офшорная ветроэнергетика
- Оптимизация прокладки кабелей для ветроэлектростанций.
- Планирование фундаментов с учетом якорных систем.
4. Гидрографические съемки
- Поддержка создания электронных навигационных карт (ENC) стандарта S-57.
- Визуализация данных для батиметрических съемок по стандартам IHO S-44.
Системные требования и совместимость
Catenary Planning Option работает в составе NaviModel Producer или Analyser и требует соответствующих системных ресурсов.
1. Минимальные системные требования
- ОС: Windows 10/11 (64-bit).
- Процессор: Intel Core i7 или аналогичный (рекомендуется i9).
- Оперативная память: 16 ГБ (рекомендуется 32 ГБ для сложных симуляций).
- Хранилище: 20 ГБ свободного пространства, рекомендуется SSD (1 ТБ).
- Видеокарта: Поддержка OpenGL 4.0+ с 4 ГБ видеопамяти.
2. Совместимость с оборудованием
- Поддержка данных от многолучевых эхолотов (Kongsberg EM, Teledyne Reson, R2Sonic).
- Интеграция с сонарами бокового обзора (EdgeTech, Klein) и датчиками позиционирования (Applanix, iXBlue).
3. Поддерживаемые форматы
- Гидрографические: XTF, GSF, S-57, XYZ.
- Экспорт: GeoTIFF, Mesh, DXF.
Преимущества перед аналогами
- Точность – высокоточные симуляции с учетом физических параметров.
- Реальное время – мгновенный пересчет для оперативного планирования.
- Интеграция – бесшовная работа с NaviModel и NaviSuite Beka.
- Гибкость – поддержка различных сценариев и оборудования.
