BeamworX AutoPatch
Полностью автоматизированное ПО для калибровки углов установки многолучевых эхолотов и лазерных сканеров
О продукте
BeamworX AutoPatch – это программное обеспечение от BeamworX, разработанное для полностью автоматизированной калибровки углов установки многолучевых эхолотов и лазерных сканеров. Программа упрощает процесс калибровки, обеспечивая быстрые, точные и воспроизводимые результаты, а также позволяет оценить качество конфигурации съемочной системы.
Основные особенности:
- Автоматический расчет углов крена, дифферента и курса для калибровки.
- Поддержка данных от одноголовочных и двухголовочных многолучевых систем.
- Анализ задержек, смещений датчиков и оптимизация профиля скорости звука (SVP).
- Простота использования и интеграция с другими продуктами BeamworX.
Основные возможности
1. Автоматизированная калибровка
- Поддержка многолучевых эхолотов (Kongsberg, Teledyne Reson, R2Sonic, Norbit, WASSP) и лазерных сканеров.

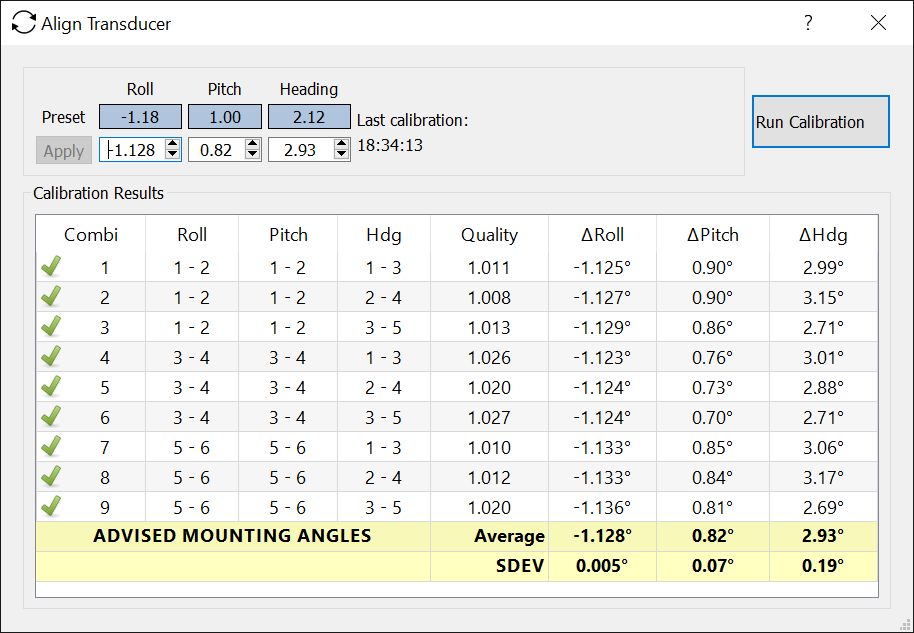

- Расчет углов установки (Roll, Pitch, Heading), задержек позиционирования и смещений датчиков.
- Автоматический выбор оптимальных данных из нескольких линий съемки для калибровки.
2. Анализ и тестирование
- Автоматические тесты на задержки позиционирования, движения, ошибки профиля скорости звука и неправильное выравнивание датчиков.

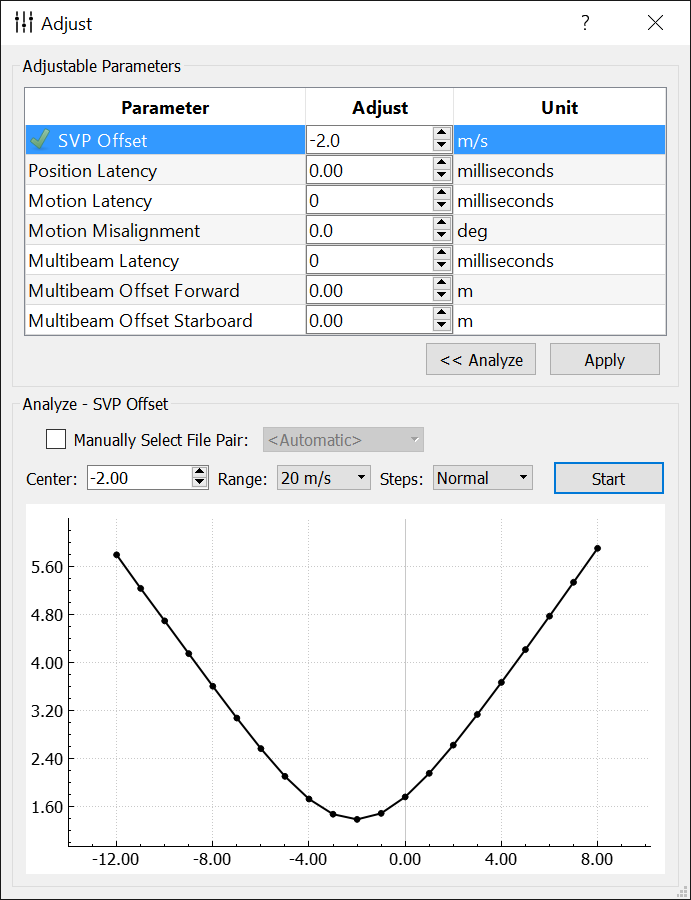

- Анализ рефракции и оптимизация профиля скорости звука (SVP).
- Генерация подробного PDF-отчета с результатами калибровки и графиками.

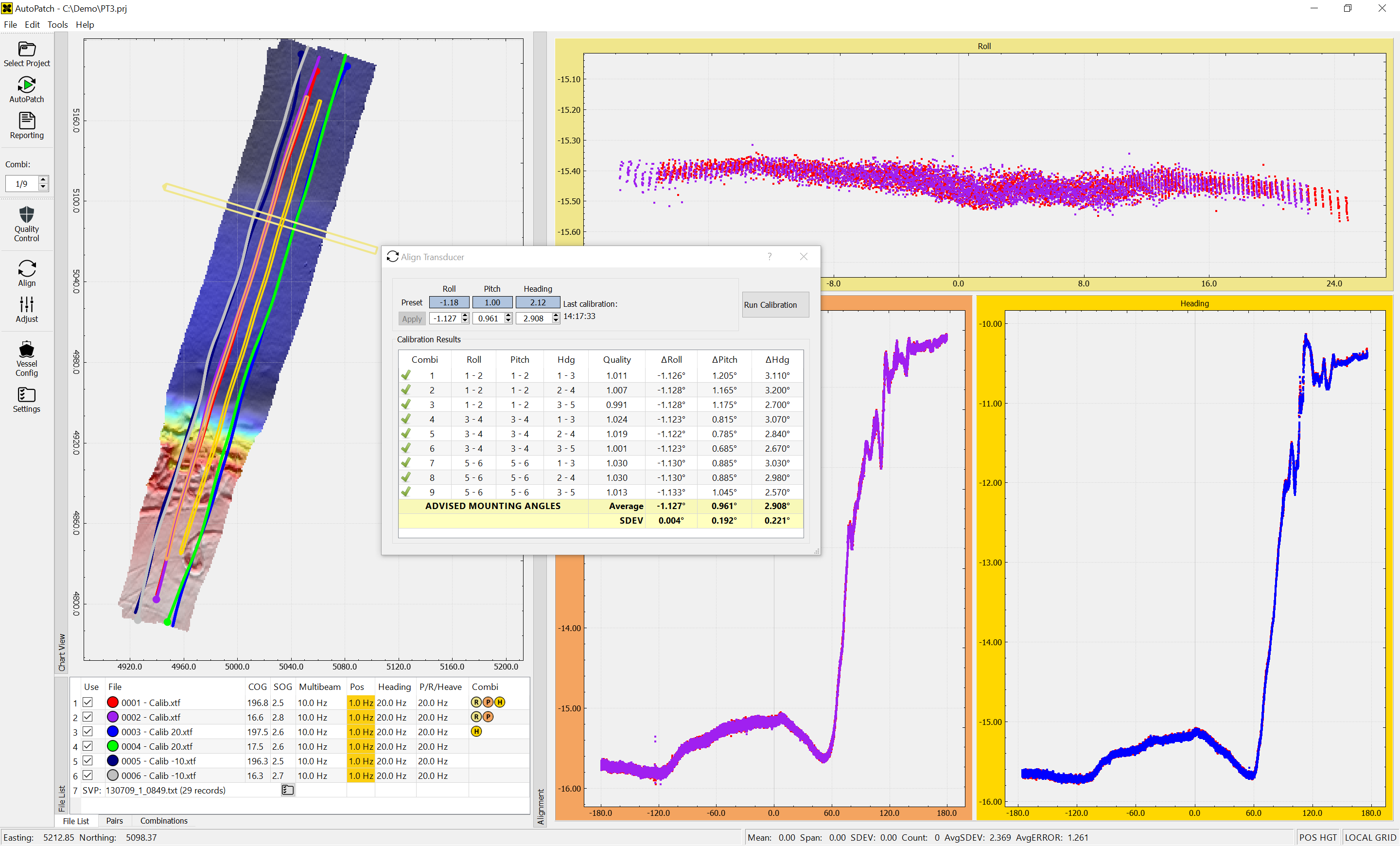

3. Визуализация данных
- 2D Chart View для общего обзора данных и Slice Views для детального анализа углов крена, дифферента и курса.
- Поддержка цветовой шкалы глубин для лучшей интерпретации данных.
- Возможность добавления графиков и снимков экрана в отчет.
4. Интеграция и форматы
- Импорт данных: XTF (Qinsy), Hypack HSX, Kongsberg ALL/KMALL, Teledyne PDS, WASSP, Reson S7K, GeoSwath RDF, BeamworX Raw Format.
- Совместимость с AutoClean и NavAQ для полного рабочего процесса.
- Поддержка двухголовочных систем и раздельных элементов TX/RX.
Области применения
1. Гидрография и картография
- Калибровка систем для создания батиметрических карт.
- Обеспечение соответствия стандартам IHO S-44.
2. Морские инженерные изыскания
- Проверка конфигурации съемочных систем для прокладки кабелей и трубопроводов.
- Оценка качества данных для офшорных проектов.
3. Дноуглубительные работы
- Калибровка оборудования для точного мониторинга глубин.
- Поддержка операций на дноуглубительных судах.
4. Научные исследования
- Обеспечение точности данных для изучения донного рельефа и геологических структур.
Системные требования и совместимость
BeamworX AutoPatch оптимизировано для работы на современных ПК.
1. Минимальные системные требования
- ОС: Windows 10/11 (64-bit).
- Процессор: Intel Core i5 или аналогичный (рекомендуется i7/i9).
- Оперативная память: 8 ГБ (рекомендуется 16 ГБ для больших проектов).
- Хранилище: 5 ГБ свободного пространства, рекомендуется SSD.
- Видеокарта: NVIDIA/AMD с поддержкой OpenGL 4.0+.
2. Совместимость с оборудованием
- Поддержка многолучевых эхолотов (Kongsberg EM, R2Sonic, Reson, Norbit, WASSP).
- Интеграция с GNSS, INS (Applanix, SBG, Ixsea) и гироскопами.
- Поддержка двухголовочных систем и конфигураций с раздельными TX/RX.
3. Поддерживаемые форматы
- Импорт: XTF, HSX, ALL/KMALL, PDS, S7K, WMBF, RDF.
- Экспорт: PDF (отчеты), ASCII (результаты калибровки).
Преимущества перед аналогами
- Полная автоматизация – минимизация ручного вмешательства и ускорение калибровки.
- Простота использования – интуитивный интерфейс и понятные отчеты.
- Надежность – воспроизводимые результаты и подробная документация.
- Гибкость – поддержка широкого спектра оборудования и форматов.
